Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!

  • Autor: PropertyDesign.pl
  • 07 sie 2019 10:03
Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!

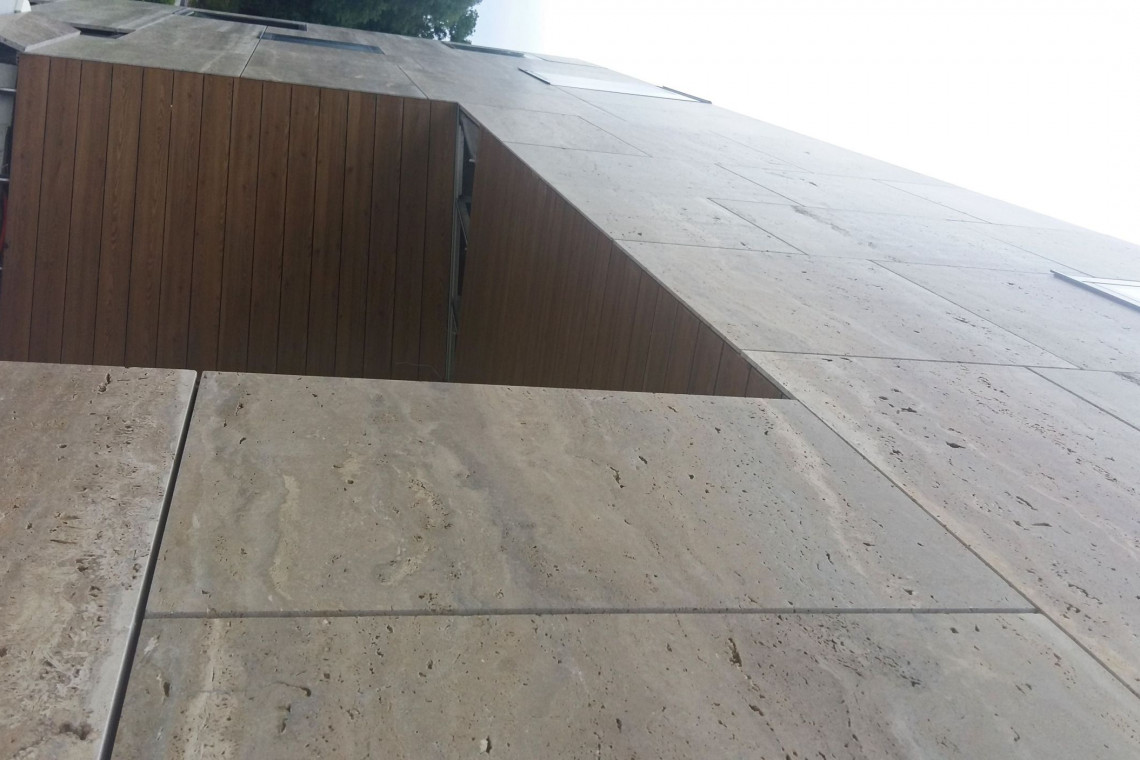

Wyszukany design: zawieszona fasada z trawertynu jest stylowa i funkcjonalna z korzyścią dla efektywności energetycznej i bezpieczeństwa. Boczny system mocowania z profilami nośnymi i podbudową BWM zabezpiecza płyty z kamienia naturalnego, fot. Keratek
Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!
Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!
Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!
Niczym puzzle 3D. Ta kamienna fasada robi wrażenie!

Wentylowana fasada nowego budynku administracyjnego „Cedar” w Kastav w Chorwacji ma wygląd gigantycznej układanki 3D. Za projekt odpowiedzialna była firma architektoniczna ZDL Arhitekti z Rijeki, kierowana przez inżyniera budownictwa Sinišę Zdjelar.

REKLAMA

Trawertynowe płyty użyte do pokrycia każdej z pięciu powierzchni elewacji oraz dachu, należało odpowiednio przyciąć, osadzić i przymocować. Do bezpiecznego montażu płyt z kamienia naturalnego zostały wykorzystane systemy bezpieczeństwa BWM Fassadensysteme GmbH. Spółka BWM jest częścią Grupy fischer.

Zadanie? Pokrycie pięciu powierzchni (elewacji oraz dachu), każdej o innych wymiarach, wielkogabarytowymi płytami z naturalnego kamienia. Wymiary płyt wahały się od 0,5 m x 1,0 m do 1,5 x 2,0 m przy grubości 3 cm. Każdej płycie przypisano własny numer pozycji w projekcie instalacji.

Firma budowlana Keratek z Zagrzebia w Chorwacji otrzymała zlecenie na instalację i dostawę płyt z kamienia naturalnego na pokrycie ok. 400 mkw. wentylowanej elewacji i ok. 350 mkw. dachu budynku. Do tej instalacji wykorzystano trawertyn rzymski. Firma Mramor Commerce z Jurdani w Chorwacji przycięła płyty kamienne do żądanych wymiarów i dostarczyła je na plac budowy, zgodnie z wymaganiami i planem montażu. Za projekt odpowiedzialna była firma architektoniczna ZDL Arhitekti z Rijeki, kierowana przez inżyniera budownictwa Sinišę Zdjelar.

Montaż powierzchni dachu i ścian pionowych

Zastosowanie bocznego systemu mocowania ze wspornikami podtrzymującymi własny ciężar, zapewniło mocne oparcie dla porowatego kamienia o stosunkowo niskiej wytrzymałości, jakim jest trawertyn. Został on dzięki temu bezpośrednio zamontowany do poziomych profili nośnych BWM. Z kolei betonowa powierzchnia dachu, nachylona pod kątem 30°, została najpierw pokryta smołą. Następnie zamontowano wsporniki typu L oraz warstwę izolacji. Kolejnym krokiem była instalacja wełny mineralnej o grubości 20 cm. Profile nośne BWM ATK 100 zostały zamontowane na wspornikach typu L, które wykonawcy elewacji, z zastosowaniem materiału uszczelniającego, zamocowali za pomocą profilu montażowego ATK 103 V3 przez BWM z dodatkiem taśmy samoprzylepnej. Szczególną uwagę zwrócono na połączenia okienne, które uniemożliwiają przenikanie wody do budynku.

Zastosowano również specjalne profile, które zostały zaprojektowane i dostarczone przez BWM na potrzeby tego projektu. Poziomy profil nośny z asortymentu ATK 102 BWM został zainstalowany na profilach pionowych. Pozwoliło to później na elastyczne ułożenie płyty. Następnie BWM Fassadensysteme zainstalował drugi profil nośny. W zależności od rozmiaru płyty był on umieszczony powyżej lub w połowie jej wysokości. Profile te zawierają szczelinę, w którą wkładany jest wspornik boczny. Zostały one umiejscowione w odległościach odpowiadających danym szerokościom płyty. Płyty zostały zainstalowane przy szerokości fugi od 10 do 12 mm. Każda płyta może zostać wymieniona, jeśli jest to wymagane, podobnie jak w przypadku innych aplikacji, w których zastosowano system BWM.
