Skąd się biorą tunele metra

  • Autor: UM Warszawa
  • 25 maj 2018 15:12
Skąd się biorą tunele metra
fot. R. Motyl UM Warszawa

Betonowe obudowy tuneli metra powstają w wytwórni na ul. Marywilskiej. Do zbudowania tuneli zachodniego i północno-wschodniego odcinka metra potrzeba ok. 6,5 tys. pierścieni obudowy ważących po 20 ton.

REKLAMA

Trwa rozbudowa II linii metra o trzy stacje na zachód i trzy na północny-wschód. Na prawym brzegu Wisły budowa tuneli już się skończyła, na Woli zakończy się po wakacjach.

– Drążenie tuneli przebiega w ekspresowym tempie i wyprzedza założony harmonogram o trzy miesiące – mówi Hanna Gronkiewicz-Waltz, Prezydent m.st. Warszawy podczas wizyty w fabryce. – Wytwórnia pracuje pełną parą.

Betonowe obudowy tuneli przygotowywane są w halach na ul. Marywilskiej. Tam też powstawały elementy obudowy dla tuneli odcinka centralnego II linii metra którym pociągi wożą pasażerów od marca 2015 r. Wtedy wyprodukowano ponad 7 tys. pierścieni obudowy. Teraz produkcja będzie niewiele mniejsza – pod Pragą-Północ i Targówkiem leży w ziemi ponad 3 tysiące pierścieni a na Woli wykonawca będzie potrzebował ich 3,4 tysiąca. Wyprodukowane pierścienie są przewożone na budowę metra i wkładane pod ziemię. Tam specjalne pojazdy dowożą je do tarczy TBM, która drążąc ziemię jednocześnie buduje tunel.

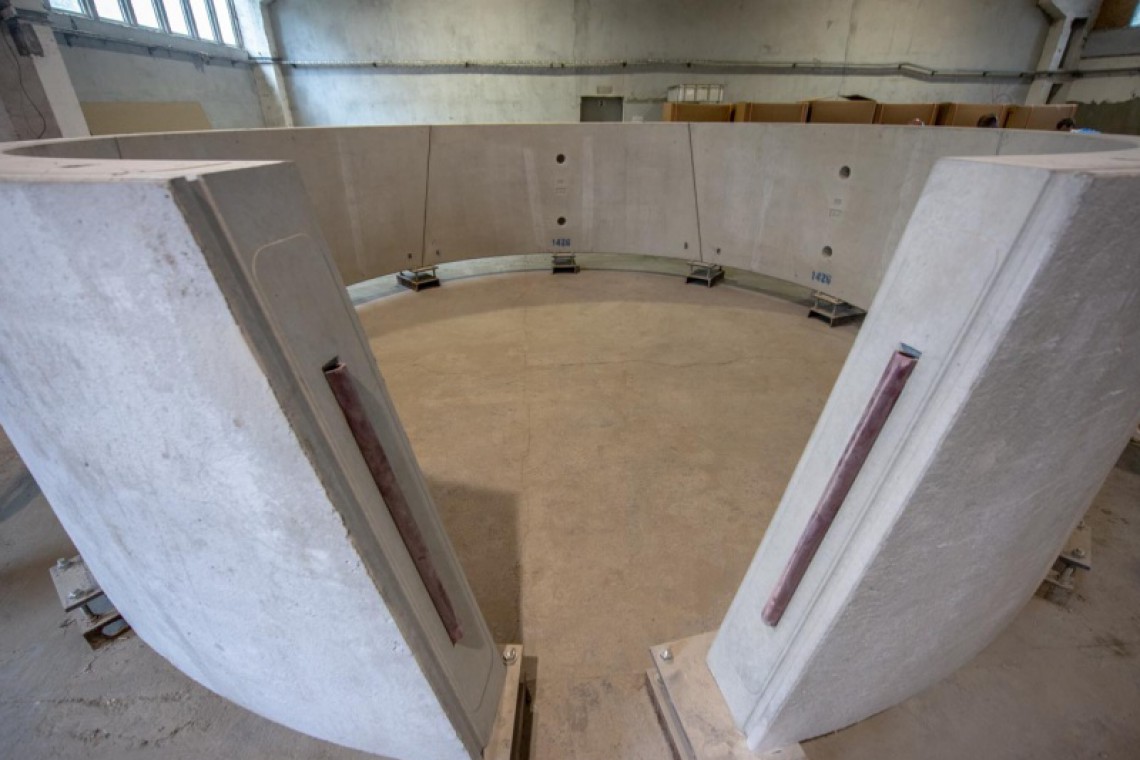

Pierścień obudowy tunelu to potężna konstrukcja o średnicy ok 6,5 m., składająca się z 5 elementów podstawowych i jednego klucza (elementu w formie trapezu, który zamyka pierścień). Do jego wykonania potrzebnych jest 8 m sześć. mieszanki betonu, włókien polipropylenowych i ok 600 kg stalowej konstrukcji zbrojenia. Każdy taki pierścień waży ok. 20 ton. Linia produkcyjna pierścieni ma  osiem przystanków. Przygotowane zbrojenie umieszczane jest w formie i transportowane na wózku technologicznym do wlania i zagęszczenia betonu. Następnie prefabrykat umieszczany jest w komorze, w której przechodzi przyspieszoną obróbkę cieplną przy użyciu pary. W gotowe segmenty wklejane są uszczelki. Na końcu procesu kontrola jakości sprawdza czy nie ma odstępstw od zakładanych parametrów. I dopiero tak przygotowane elementy tunelu są dostarczane do tarczy drążącej.
